开关

开关控件方便用户通过一个变量控制多个开关量，以节省寄存器存储空间。实现原理是将变量值转换为二进制数，二进制的每一位控制一个开关控件，因此一个变量最多控制32个开关量。

点击编辑菜单中“添加控件”按钮，在下拉的控件列表中选择“开关”。

界面右上角会弹出“添加widget成功”消息，在"编辑区"可以看到新添加的开关控件。选中开关控件，可以在“属性”栏对其进行编辑。

名称、ID、坐标、宽度、高度、变换、纹理压缩模式、纹理自适应缩放、可替换升级、纹理设置为通用属性，在基础设计——编辑属性中进行了统一介绍。

“模式”分为“普通模式”和“闪烁模式”，普通模式下通过Bit位赋值去控制开关控件的“亮”或“灭”。闪烁模式下，通过给“闪烁周期”赋值，可以实现赋值后自动闪烁的效果。

---

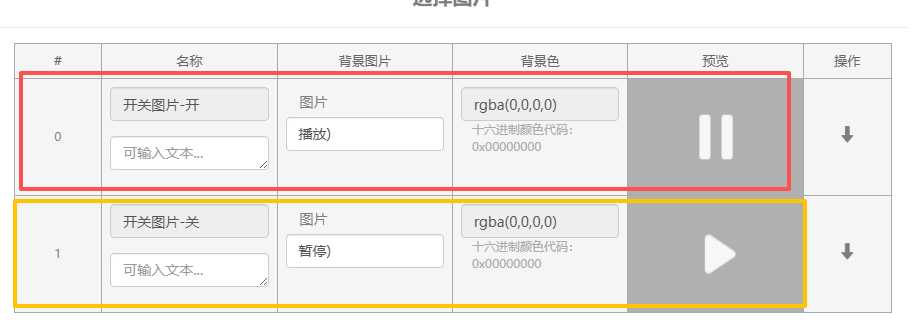

“纹理设置”中分“开关图片-开”和“开关图片-关”。

如果“开关图片-关”选择不插入图片且不设置颜色，那么，开关控件在关闭时就会隐藏不显示。

如果“开关图片-关”选择插入图片或设置颜色，那么，开关控件在关闭时就会显示相应的图片或者颜色。

---

“变量”下拉列表中可以选择变量，与控件进行绑定。开关控件绑定变量，需要与bindBit设置配合，实现开关的打开或关闭状态控制。

“文本”是开关上显示的文字，输入文字后需按回车键确认，可在“字体”栏中编辑字体大小和颜色。

“bindBit”是开关在绑定的变量上的顺序，从0开始编号。若有N个开关绑定在同一个变量上（N是不大于32的整数），则这些开关控件的“bindBit”值为0,1,2,……,N-1。该变量的值需为整数，最小值为0，最大值为2的N次方减1。例如，设置5个开关控件绑定在同一个变量上，则这5个开关控件的“bindBit”值为0，1，2，3，4。与之绑定的变量值为0——31的整数。改变变量值，使得整组开关量的显示情况发生变化。

下表所示为改变绑定变量值，不同bindBit值对应的开关情况列表。

例如下图中的开关绑定了同一个变量，从右到左bindBit值分别为0，1，2，3，4。“开关图片-关”都选择不插入图片且不设置颜色。

则不同输入变量值实现的效果在运行调试界面可以显示为：

---

新版本IDE（1.10.20版）中增加了“字体颜色图片”与“字体颜色模式”功能，具体使用方法与显示效果参考图层控件中相关介绍。
