示波器

示波器控件（旧版IDE中称作“图表控件”）以图像形式显示输入值，绑定变量后，实现示波器的功能。

点击“编辑”菜单中“添加控件”按钮，在下拉的控件列表中选择“示波器”。

界面右上角会弹出“添加widget成功”消息，在"编辑区"可以看到新添加的控件。选中控件，可以在“属性”栏对其进行编辑。

名称、ID、坐标、宽度、高度、阻断触摸、变换、纹理压缩模式、可替换升级、纹理为通用属性，在“基础设计——编辑属性”部分进行了统一介绍，这里不再赘述。

一、模式选“绘图”时，通过多次输入坐标点自动连线形成波纹：

“最小值”和“最大值”指的是Y坐标的最小值，最大值， “X最小值”和“X最大值”指的是X坐标的最小值，最大值 线宽需设1-9奇数。 坐标（0，0）为该控件左下角位置。 坐标值计算方式为(x<<16)+y，比如坐标(30,40)，就是(30<<16)+40，即1966120

示例： 第一个点位置（0,20），即赋值20， 第二个点位置（35,40），即赋值2293800， 两个点会自动连线，如下图： 持续赋值就能形成波纹

二、模式选“示波器”时，只需要多次输入Y坐标值就能形成波纹：

最小值和最大值是示波器可以显示的数值范围。 X数量是X坐标上可显示的点个数。 系统在显示输入值时采用了临近点插值的算法，用户可选线性插值或贝塞尔插值。两种插值显示效果如下图，左侧为线性，右侧为贝塞尔。

选择贝塞尔模式时由于算法的限制（贝塞尔曲线走向算法依赖于未来的下一个点位置），会存在显示精准度不足问题，目前我们的解决方法是连续两次给示波器控件赋相同值，例如，如果要赋的值是58，那么给示波器控件赋58后立即再赋58即可。

绘制模式中，可以选择推进或循环。推进模式下，新输入的值在示波器最右侧显示，波形持续向左移动；循环模式下，数值从左到右依次显示，填满横坐标所有的点位后，从最左侧开始刷新，区别如下图，左侧为推进，右侧为循环。

显示模式下，可以选择线下遮盖或者线，区别如下图，左侧为线下遮盖，右侧为线。

用户可以设置示波器的背景色和前景色。根据显示模式不同，前景色为线或遮盖区域的颜色。

线宽需设1-9奇数。

初始推进位置可以选择右侧或者左侧，区别如下图，左图为左侧推进，右图为右侧推进。

示波器需绑定数字类型的变量，制作时可使用randInt指令产生随机数预览效果。

---

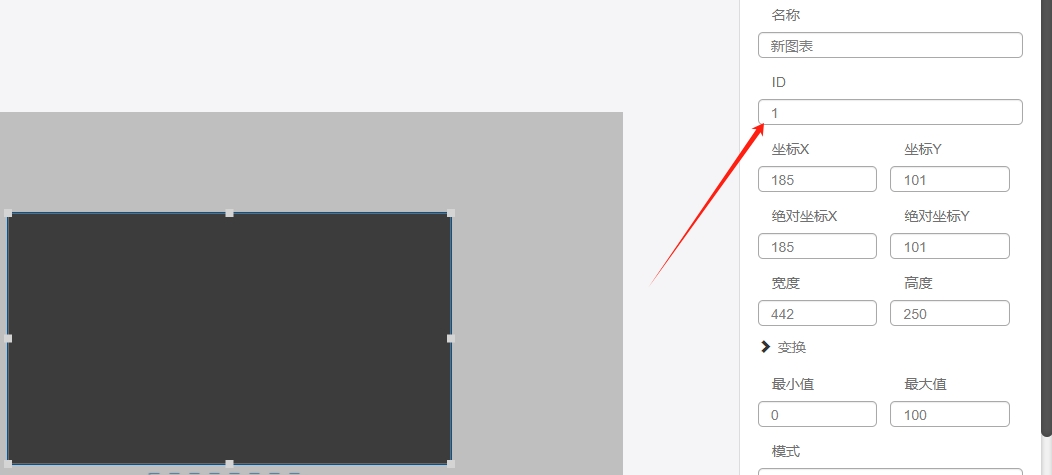

我们可以使用“clearData”指令去清除示波器的数据。例如，给示波器控件设一个ID号“1”，

添加一个触发器控件，新建一个变量，取名“清除图表数据”，将触发器与该变量绑定，触发器action中，触发器的触发条件设为“Tag改变”，添加清除示波器数据指令“clearData xx ”，其中“xx”为示波器控件的ID号。

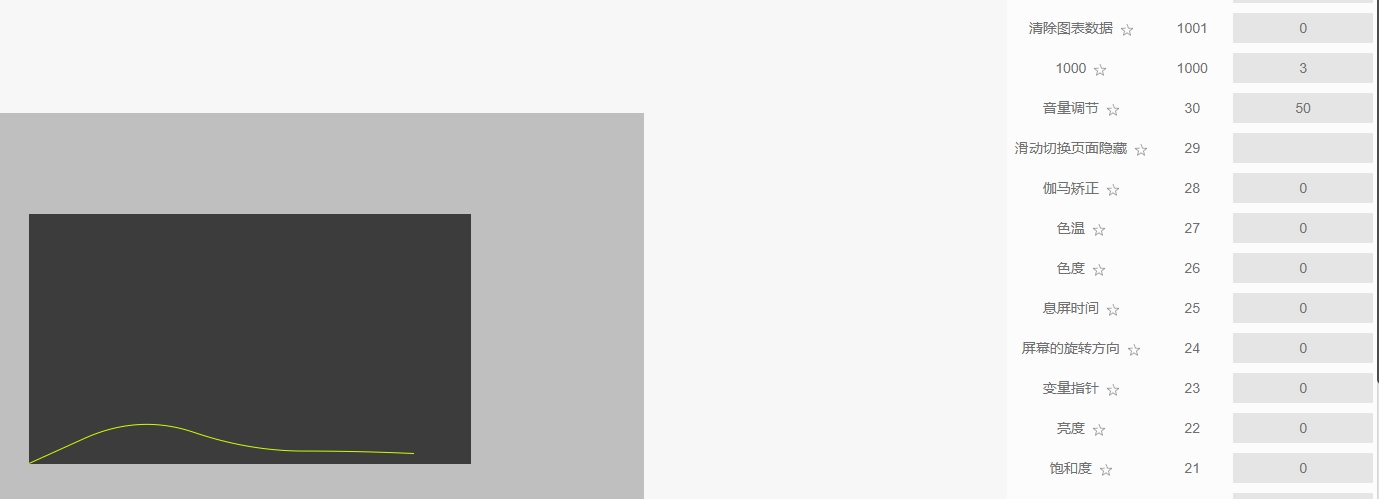

进入仿真，给示波器控件绑定变量输入几个数据，让示波器显示出线条。

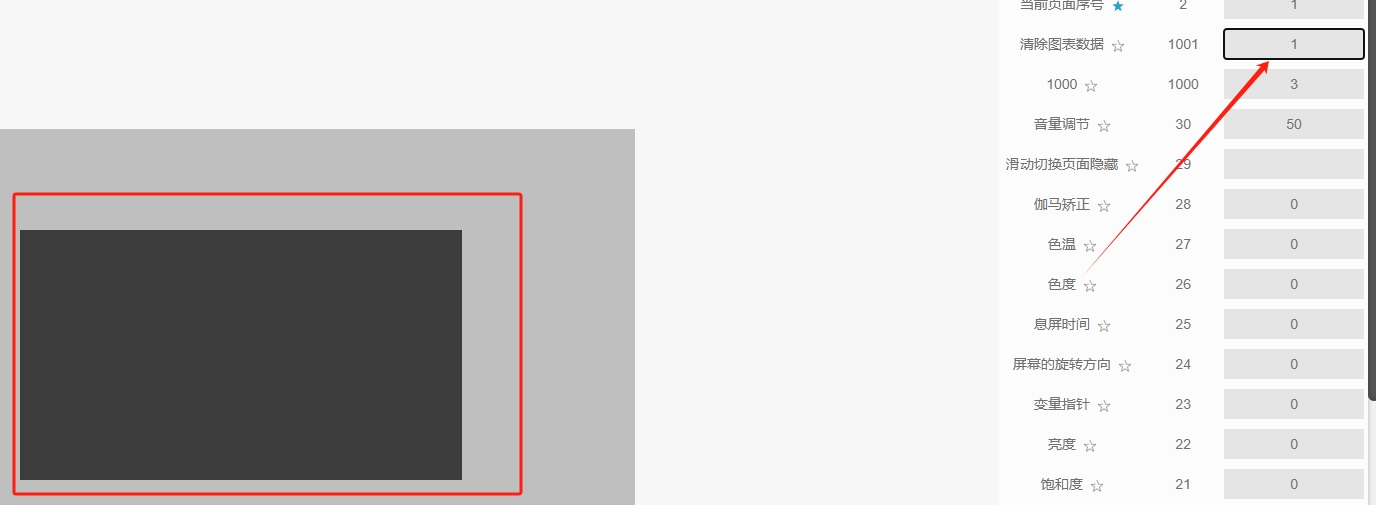

然后给“清空图表数据”变量赋“1”即可清空示波器控件数据。
